產品系列 : 電力參數采集模塊
用于在線監測、記錄3路交流電流、交流電壓、無功功率、有功功率、視在功率、功率因數、畸變率、諧波、不平衡度、潮流方向等電力參數。
電流量程：0.0mA/5A/600A
電壓量程：50V～300V AC
通訊方式：RS485、*PLC（僅限B型）
產品簡介

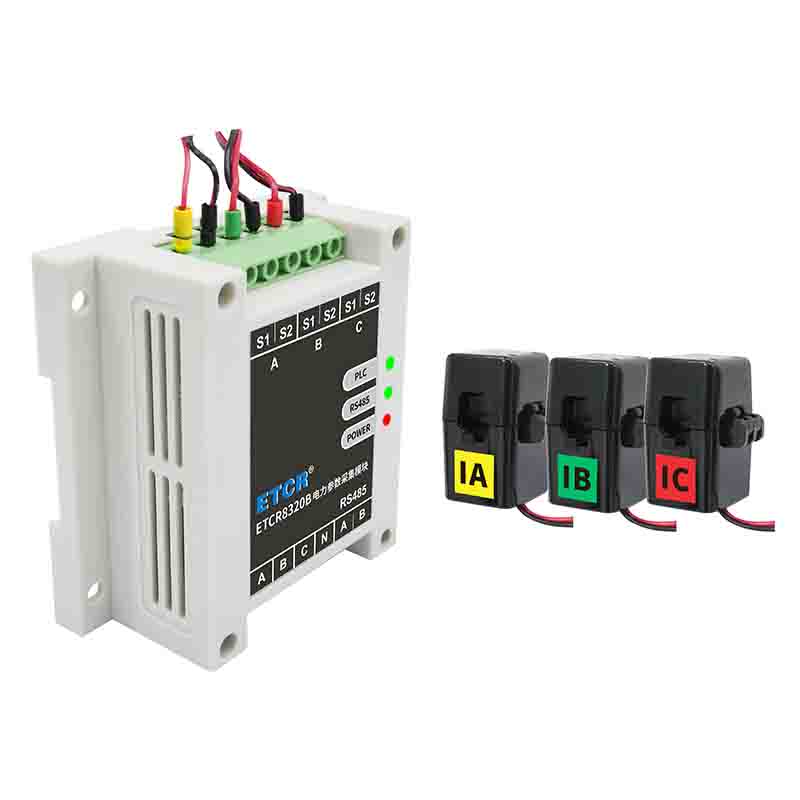

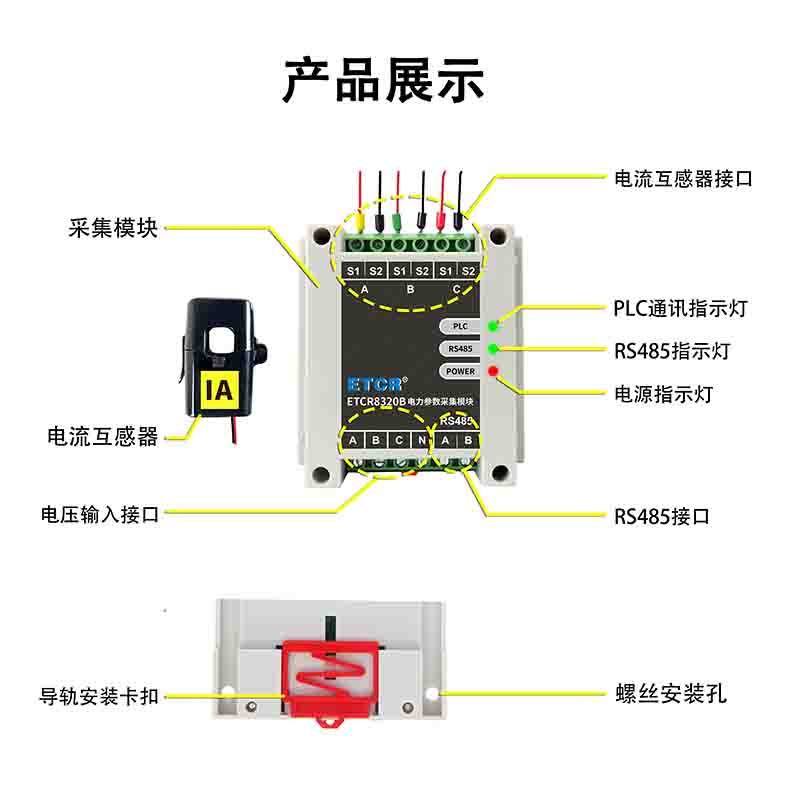

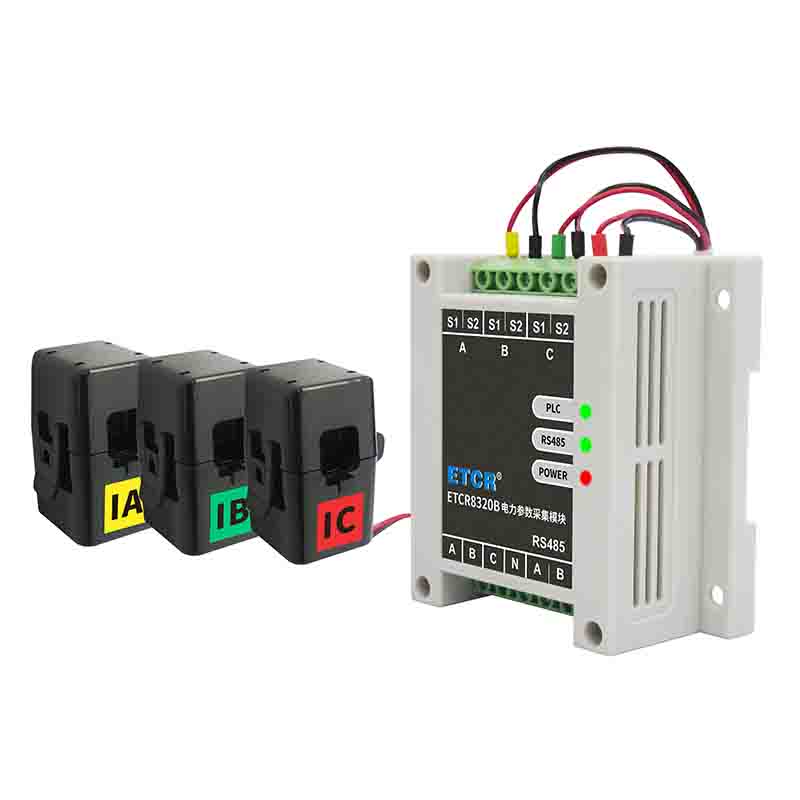

ETCR8320系列電力參數采集模塊用于現場在線實時監測、記錄3路交流電流、交流電壓、無功功率、有功功率、視在功率、功率因數、畸變率、諧波、不平衡度、潮流方向等電力參數。采集模塊由采集器、開口式互感器等組成。采集模塊可接入3路電流互感器、3路電壓。采集器具有RS485通訊功能，提供MODBUS通訊協議，便于用戶二次開發，B型具有PLC通訊。互感器有圓形、扁口、防水型等多種款式可供用戶選擇，開口式結構CT現場安裝時無需停電無需斷開電纜線，安裝方便安全。采集模塊體積小巧，特別適合安裝在JP柜、箱變電房等空間狹小的場所使用。采集模塊有2種安裝方式：螺釘安裝或?qū)к壈惭b。廣泛應用在電氣裝置的交流電流、接地環流、交流電壓的在線監測，為用電檢查人員提供安全、準確、便捷的電力參數。
產品特點

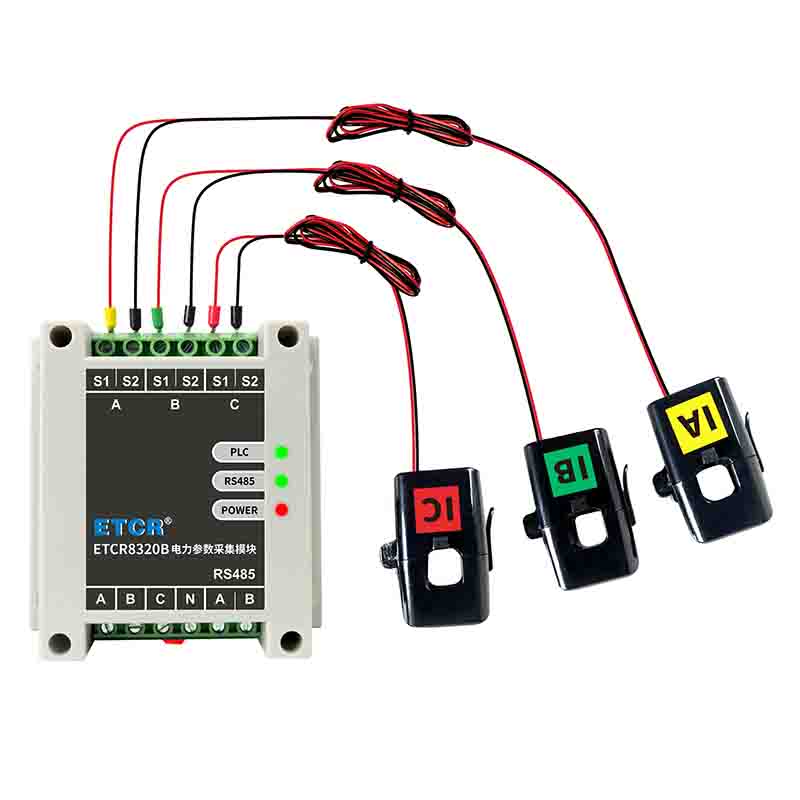

1、采集模塊可接入 3 路電流互感器、3 路電壓。
2、適用于單相線路、三相四線線路。
3、具有 RS485 通訊功能，提供 MODBUS 通訊協議，便于用戶二次開發。B 型
具有 PLC 通訊。
4、互感器有圓形、扁口、防水型等多種款式可供用戶選擇。
5、開口式結構 CT 現場安裝時無需停電無需斷開電纜線，安裝方便安全。

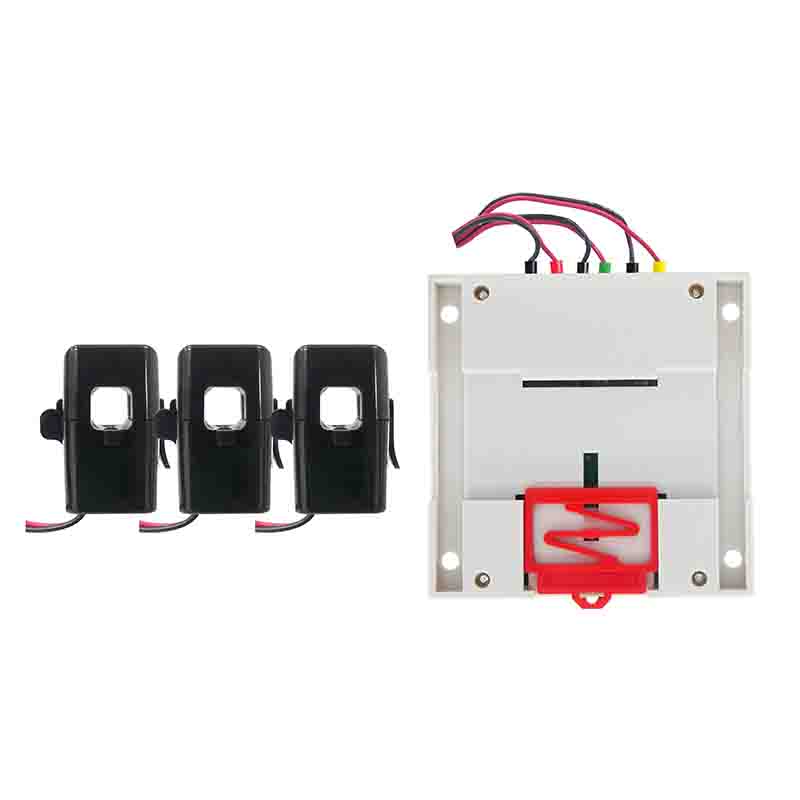

6、采集模塊體積小巧，特別適合安裝在 JP 柜、箱變電房等空間狹小的場所使用。具有 2 種安裝方式：螺釘安裝或?qū)к壈惭b。
技術參數
CT名稱 | 開合式漏電流互感器
| 卡扣式電流互感器
| 防水型電流互感器（IP68）
| 扁口型電流互感器
|
CT型號 | YDCTO06F | YDCT060J | YDCT065P | YDCT6416B |
電流量程 | 0mA ～5A | 0A～600A | 0A～600A | 0A～600A |
CT口徑 | 6mm×6mm | φ60mm | 65mm×68mm | 64mm×16mm |
CT外形尺寸 | 25mm×18mm×18mm | 123mm×123mm×33mm | 148mm×145mm×55mm | 133mm×45mm×64mm |
電壓量程 | 50.0V～300.0V；±0.5% | |||
有功功率 | 0.000kW～1.5kW/180kW；±1.0%（根據電流量程適應） | |||
視在功率 | 0.000kVA～1.5kVA/180kVA；±1.0%（根據電流量程適應） | |||
無功功率 | 0.000kVar～1.5kW/180kWVar；±1.0%（根據電流量程適應） | |||
功率因數 | 0.0～1.0；±1.0% | |||
供電方式 | 額定電壓AC 220V. （電壓接口供電） | |||
采集器尺寸 | 93mm×90mm×42mm | |||
采集器質量 | 約146g | |||
通訊方式 | RS485（支持MODBUS-RTU通訊協議）、PLC通訊（僅限B型） | |||
指示燈 | 電源指示燈、RS485通訊指示燈、PLC通訊指示燈（僅限B型） | |||
絕緣電阻 | ≥100MΩ | |||
過載能力 | 2倍額定電流：1分鐘 | |||
隨機附件 | 采集模塊:1臺；電流互感器：3個（選型） | |||
