產品簡介
ETCR8600B漏電保護器測試儀又稱漏電開關測試儀、漏電開關特性測試儀，用于現場在線測試各種漏電保護器的漏電動作時間、以及線路交流電壓。測試電流從5mA～1000mA分16檔(5mA、10mA、15mA、20mA、30mA、40mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA)，測試漏電流動作時間量程為0～999ms。交流電壓量程：0～600V。

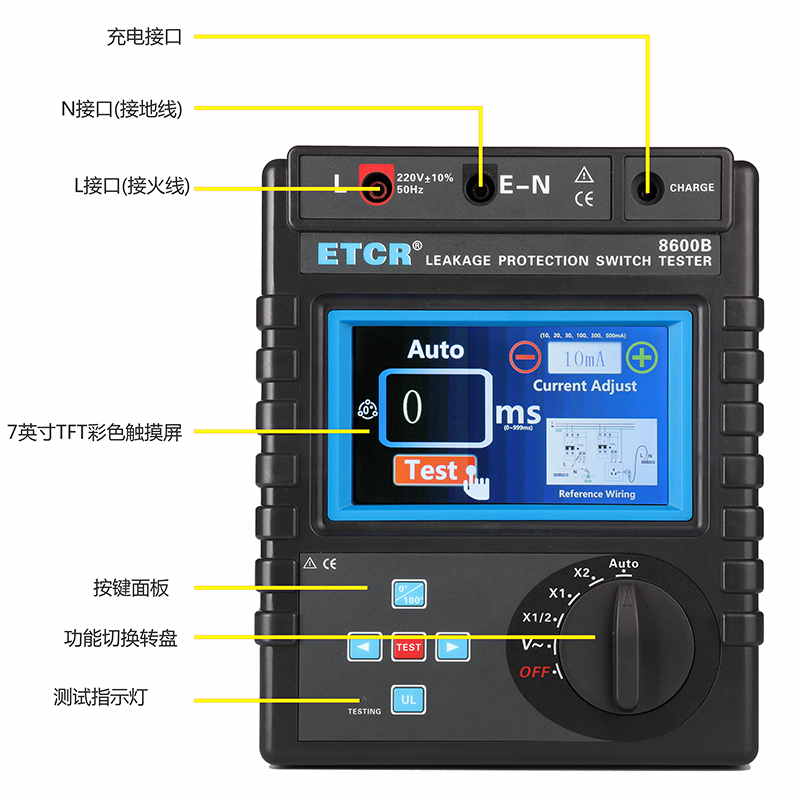

ETCR8600B漏電保護器測試儀采用大容量鋰電池，5寸全彩觸摸屏，具有電池電量顯示、自動關機、設定故障電壓指示、背光亮度調節、當前日期時間顯示、數據存儲功能，內設接線指導圖，指示清晰，操作簡便。儀表精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1、十六檔測試電流滿足各種使用需求，5mA、10mA、15mA、20mA、30mA、40mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA。
2、測試漏電流動作時間量程為0～999ms。
3、手動、自動兩種測量模式。
4、時鐘功能。
5、5寸觸摸彩屏。
6、可充電鋰電池。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V |
| 顯示模式 | 5英寸TFT彩色觸摸屏 |
| 額定電壓 | AC 220V（漏電保護開關測試時，儀表接口之間） |
| 測試線路電壓 | 220V/380V |
| 漏電電流檔位 | 5mA、10mA、15mA、20mA、30mA、40mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA |
| 檔位電流精度 | ±10%rdg±5dgt |
| 漏電動作時間量程 | 0～999ms |
| 漏電動作時間精度 | ±5%rdg±3dgt |
| 交流電壓量程 | 0～600V |
| 交流電壓精度 | ±2%rdg±3dgt |
| 測試模式 | 手動：X1檔位模式下：10mA、20mA、30mA、100mA、300mA、500mA X1/2檔位模式下：5mA、10mA、15mA、50mA、150mA、250mA X2檔位模式下：20mA、40mA、60mA、200mA、600mA、1000mA 自動：Auto（5mA～1000mA） |
| 失效信息指示 | LCD顯示“999”超時指示，可能測試的額定動作電流檔位太小或漏電保護器有故障 |
| 存儲組數 | 100組 |
| 測試線長 | 1.5m |
| 測試模式 | 手動或自動 |
| 儀表尺寸 | 215mm×178mm×83mm |
| 儀表重量 | 主機：約944g（含電池）；總重量：約2kg（含附件） |
| 電池電壓 | 當電池電壓降到7.0V時，提示電池電壓低，請及時充電。 |
| 工作電流 | 365mA Max |
| 絕緣耐壓 | 100MΩ或更大, AC2kV/rms(外殼與螺絲之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 測試電流 | 漏電流動作時間量程 | 電壓量程 | 顯示模式 | 電源 |
| ETCR8620漏電保護器測試儀 | 15mA～1000mA，十二檔 | 0.001～1.000s | -- | LCD屏 | 干電池 |

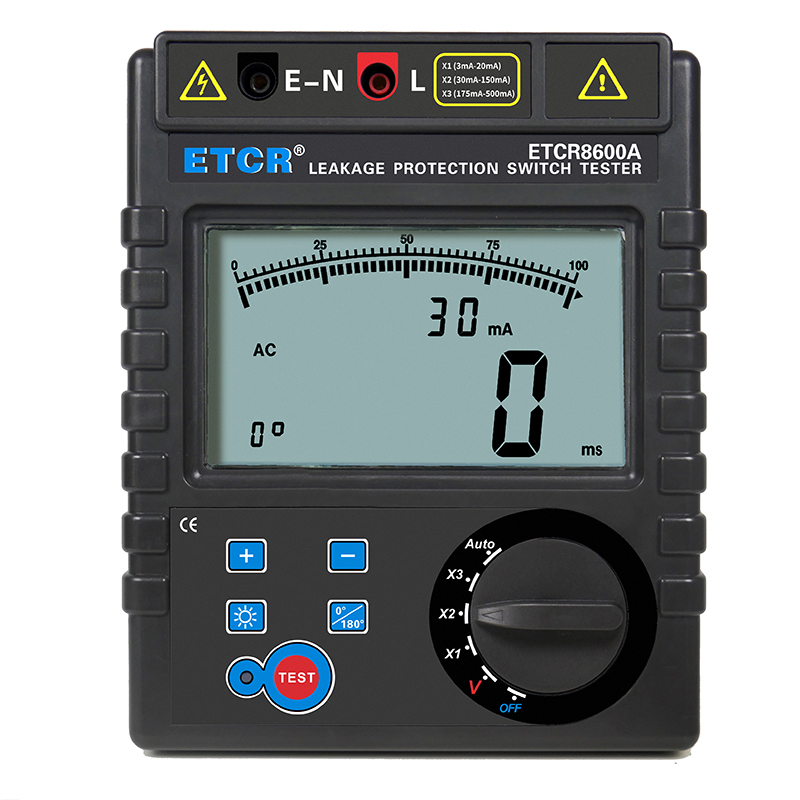

| ETCR8600A漏電保護器測試儀 | 3mA～500mA，十八檔 | 0ms～999ms | AC 0～600V | 大LCD屏 | 干電池 |
| ETCR8600B漏電保護器測試儀 | 5mA～1000mA，十六檔 | 0ms～999ms | AC 0～600V | 觸摸彩屏 | 鋰電池 |
