產品系列 : 高壓絕緣電阻萬用表
適用于電機、開關、電器等各種電器設備及絕緣材料的絕緣電阻測量，交直流電壓、電流、電阻、電容、頻率、二極管及通斷測量等
輸出額定電壓：250V/500V/1000V
絕緣電阻量程：0.25MΩ～10GΩ
短路電流：1mA MAX
直流電壓量程：DC:0V～1000V
交流電壓量程：AC:0V～700V
直流電流量程：DC 0mA～400mA
交流電流量程：AC 0mA～400mA
電阻量程：0Ω～40MΩ
電容頻率：0nF～40mF
頻率量程：0Hz～20MHz
產品簡介
本產品是一款絕緣電阻萬用表。其功能齊全，準確度高、操作可靠、使用方便。絕緣測試電壓可切換。普通絕緣電阻表不能測量自身輸出的高壓，在絕緣電阻表輸出高壓不符合額定值時，用戶不容易發現，以至有時測量結果偏差過大，造成安全隱患，可適時監測輸出高壓,用戶在任何時候都能觀察到儀表實際輸出的測量電壓，有效避免因輸出電壓不符合額定值要求而造成的誤判。儀表測量范圍最高可達到40GΩ，可根據需要設置測量時間,測量完畢后自動保持測量結果。數字多用表功能有交直流電壓、電流、電阻、電容、頻率、二極管及通斷測量等，數字萬用表功能和絕緣電阻表功能是完全分開的，在使用萬用表功能時，不必?fù)?dān)心會被絕緣電阻表產生的高壓電擊。本產品適用于測量變壓器、電機、電纜、開關、電器等各種電氣設備及絕緣材料的絕緣電阻，對各種電氣設備進行保養維修、試驗及檢定。它結構精巧，攜帶方便，是您理想的電工、電子測試儀表。
產品特點
1. 絕緣電阻表與萬用表的完美結合，絕緣電阻測試與數字萬用表相互分開，測試時互不影響。
2. 最大輸出電壓2500V，最大測試阻值40GΩ，短路電流≥1mA。
3. 絕緣電阻值，測試時間，輸出電壓同屏顯示。
4.結構精巧、準確度高、操作簡單可靠、攜帶方便。

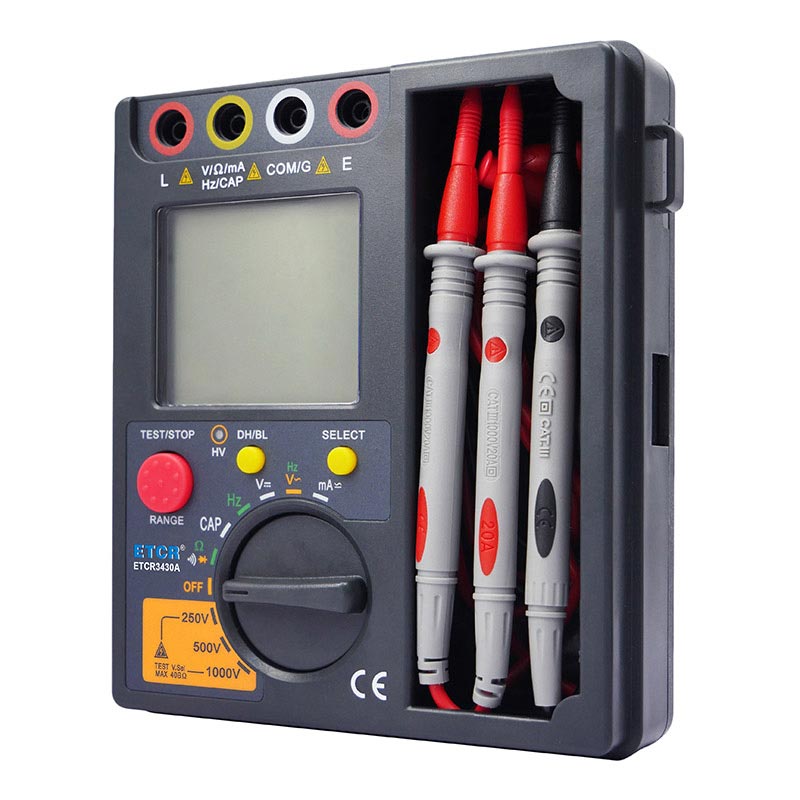

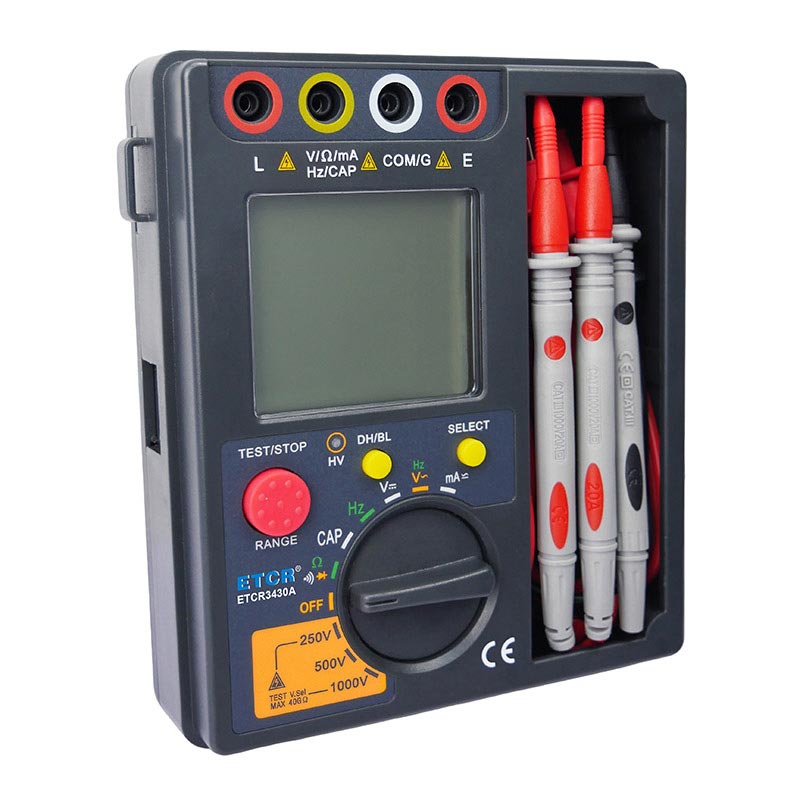

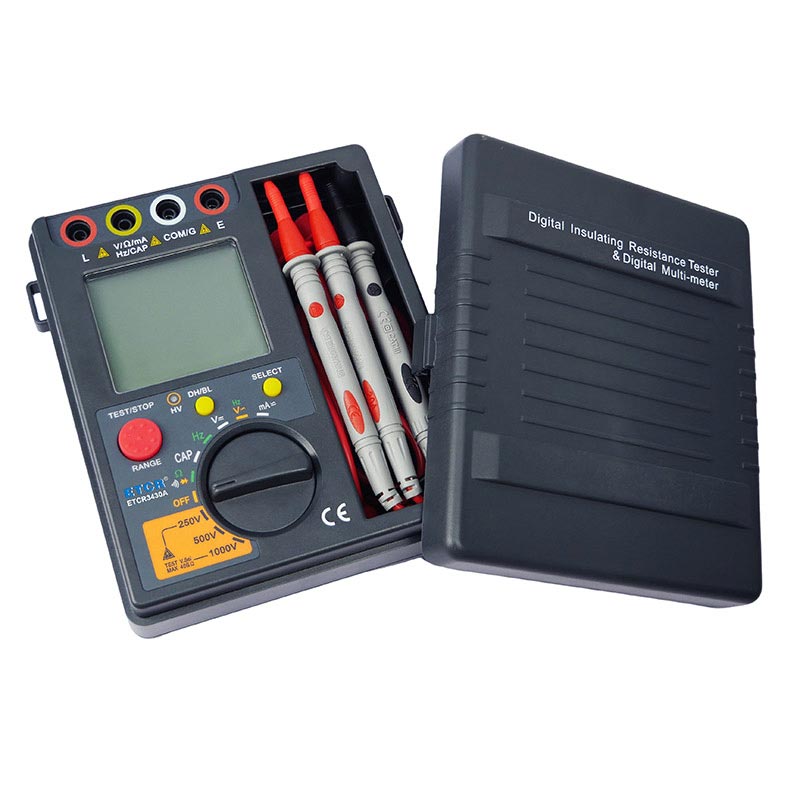

品展示.jpg)
技術參數
產品型號 | ETCR3430A | ETCR3430B |
額定電壓 | 250V；500V；1000V | 500V；1000V；2500V |
輸出電壓精度 | ±10% | ±10% |
絕緣電阻量程 | 0.25MΩ～10GΩ | 0.5MΩ～50GΩ |
絕緣電阻最高精度 | ±(5%+5) | ±(5%+5) |
短路電流 | ≥1mA | |
直流電壓 | 400mV/4V/40V/400V/1000V ±（0.5%+5） | |
交流電壓 | 4V/40V/400V/700V ±（0.8%+5） | |
直流電流 | 40mA/400mA ±（0.8%+5） | |
交流電流 | 40mA/400mA ±（1%+5） | |
電 阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ ±（0.8%+5） | |
電 容 | 4nF/40nF/400nF/4uF/40uF/400uF/4mF/40mF ±（3%+20） | |
頻 率 | 40Hz/400Hz/4kHz/40kHz/400kHz/4MHz/20MHz ±（0.5%+3） | |
電 源 | DC9V，5號堿性干電池（LR6 1.5V×6） | |
顯示模式 | 液晶顯示，最大顯示：3999 | |
儀表尺寸 | 長寬高：170mm×156mm×64mm | |
質 量 | 約0.9kg（含包裝） | |
數據保持 | HOLD 鍵保持?jǐn)?shù)據 | |
絕緣測量時間 | 1/2/10分鐘 | |
電池電壓 | 電池欠壓符號顯示，電池電壓低時提醒及時更換電池 | |
自動關機功能 | 開機15分鐘后自動關機 | |
功 耗 | 最大功耗:4.5W ，最小功耗18mW，休眠時功耗：小于100uW | |
工作環境 | 0°C-40°C，小于75%RH | |

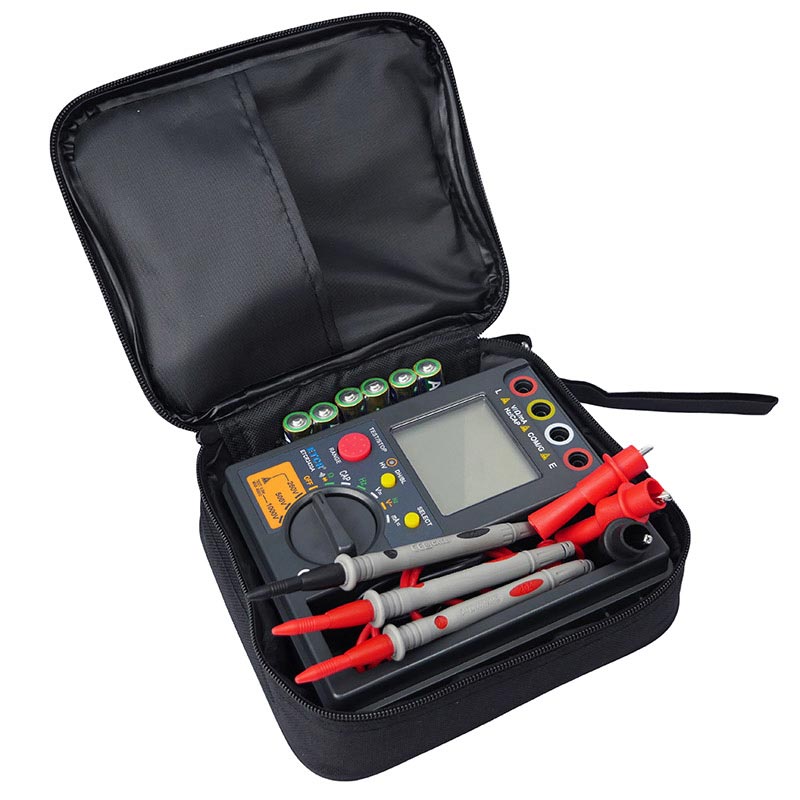

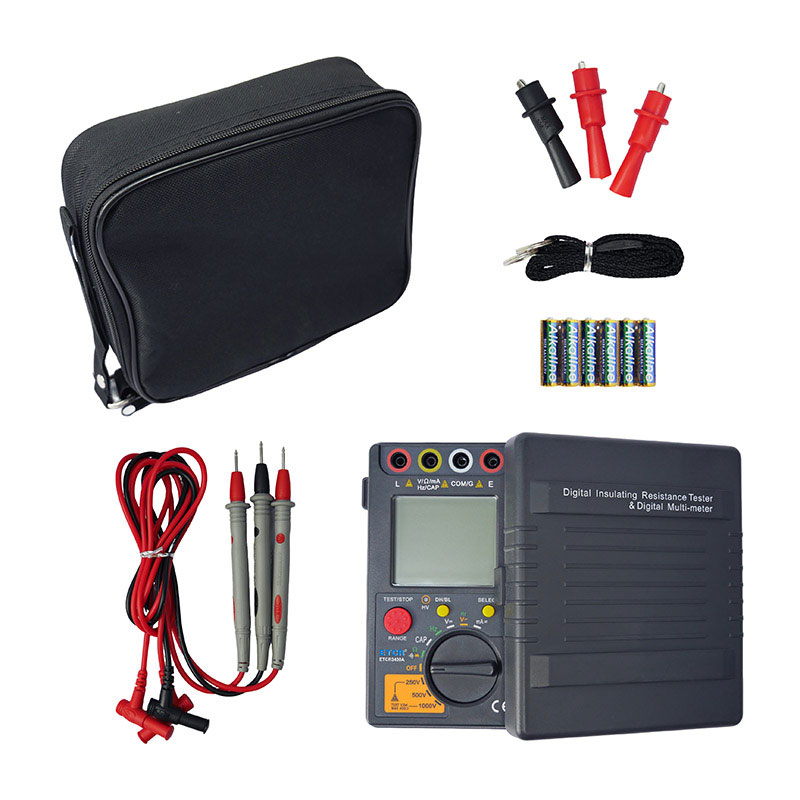

隨機附件 | 儀表：1件；高壓測試表筆：2條紅色； 表筆測試線：1條黑色；鱷魚夾：3個（紅色2個/黑色1個）； LR6電池：6節；工具包：1件 | |
型號對比
| 產品圖片 | 產品型號名稱 | 輸出額定電壓 | 絕緣電阻量程 | 短路電流 | 直流電壓量程 | 交流電壓量程 | 電容頻率 |
| ETCR3430A高壓絕緣電阻萬用表 | 250V/500V/1000V | 0.25MΩ～10GΩ | 1mA MAX | DC:0V～1000V | AC:0V～700V | 0nF～40mF |
| ETCR3430B高壓絕緣電阻萬用表 | 500V/1000V/2500V | 0.5MΩ～50GΩ | 1mA MAX | DC:0V～1000V | AC:0V～700V | 0nF～40mF |
