產品系列 : 雙鉗數字式接地電阻表
接地電阻測量，直流電阻測量，土壤電阻率測量，對地電壓測量，接地電流測量
接地電阻量程：0.000Ω～300kΩ
直流電阻量程：0.000Ω～300kΩ
土壤電阻率量程：0.00Ωm～9000kΩm
接地電壓量程：AC 0.0V～100.0V
接地電流量程：0.0mA～600.0A
鉗口尺寸：Φ70mm
存儲功能：數據存儲2000組
報警功能：可設置報警閾值
USB通訊接口
藍牙通訊
可充電鋰電池
產品簡介

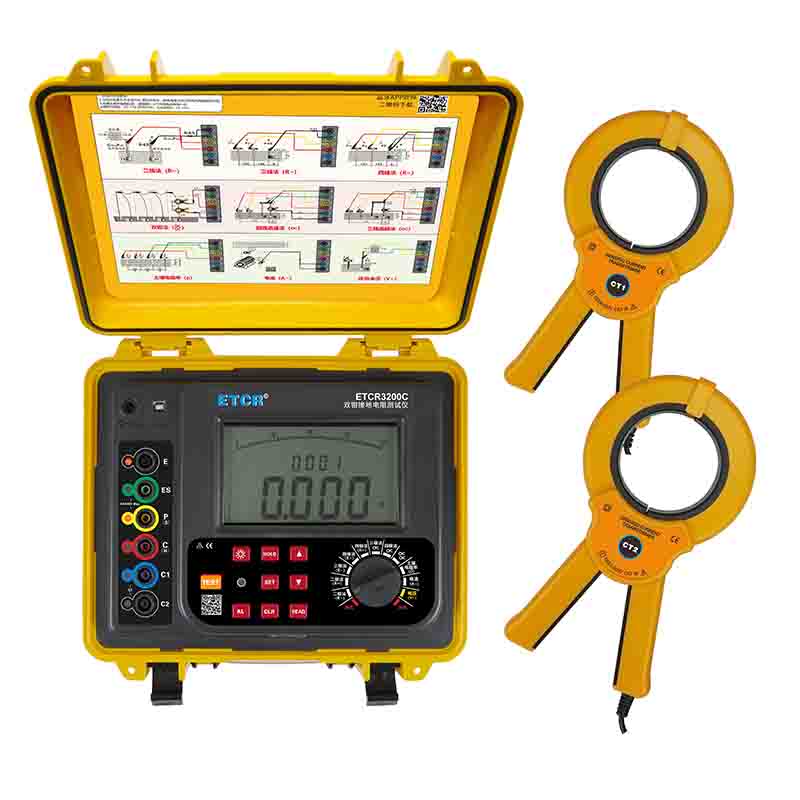

ETCR3200C雙鉗接地電阻測試儀又稱多功能接地電阻測試儀、精密接地電阻測試儀，用于現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻。儀表采用數字處理技術，精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻，可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值，并聯接地測量時無需斷開任何并聯接地電極，最大程度地提高測量的方便性。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保長年測量的高精度、高穩定性和高可靠性。廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等行業。

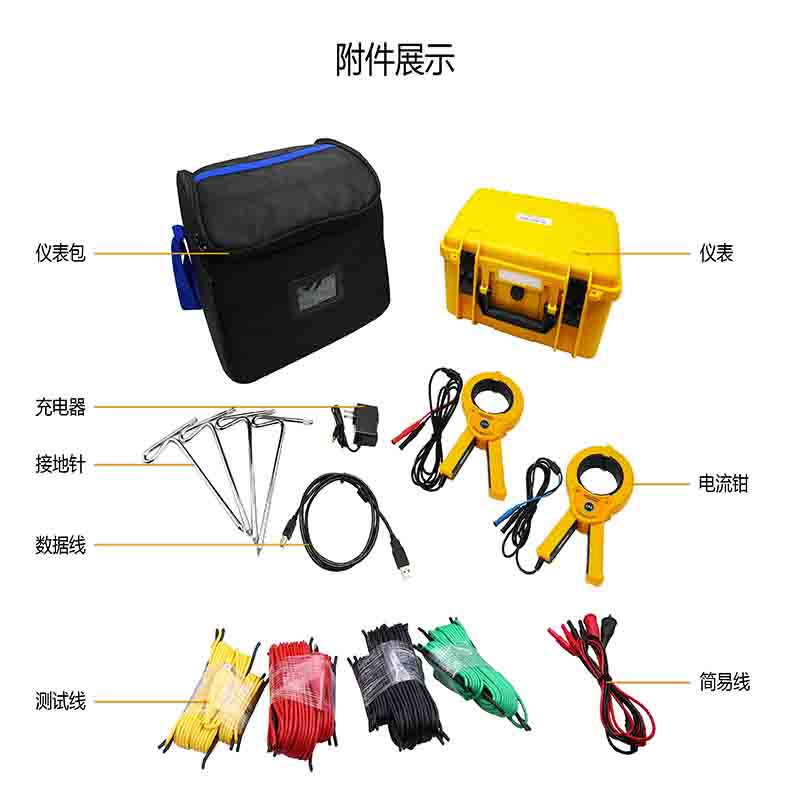

ETCR3200C雙鉗接地電阻測試儀，由主機、電流鉗(雙鉗)、數據軟件、測試線、輔助接地棒、通訊線等組成。儀表采用大口徑電流鉗設計，可應對各種場合的測試需求，可測量大尺寸接地引下線的接地電阻值，主機超大LCD顯示，具有背光、棒圖指示，一目了然。儀表具有支持安卓系統的藍牙通訊功能，安裝APP后可在移動終端進行測試或讀取測試記錄，給你帶來全新體驗。儀表具有存儲功能，時鐘功能，自動存儲含有日期時間的測試結果2000組。通過USB接口數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
產品特點
1、二三四線法、選擇法、雙鉗法測量接地電阻。

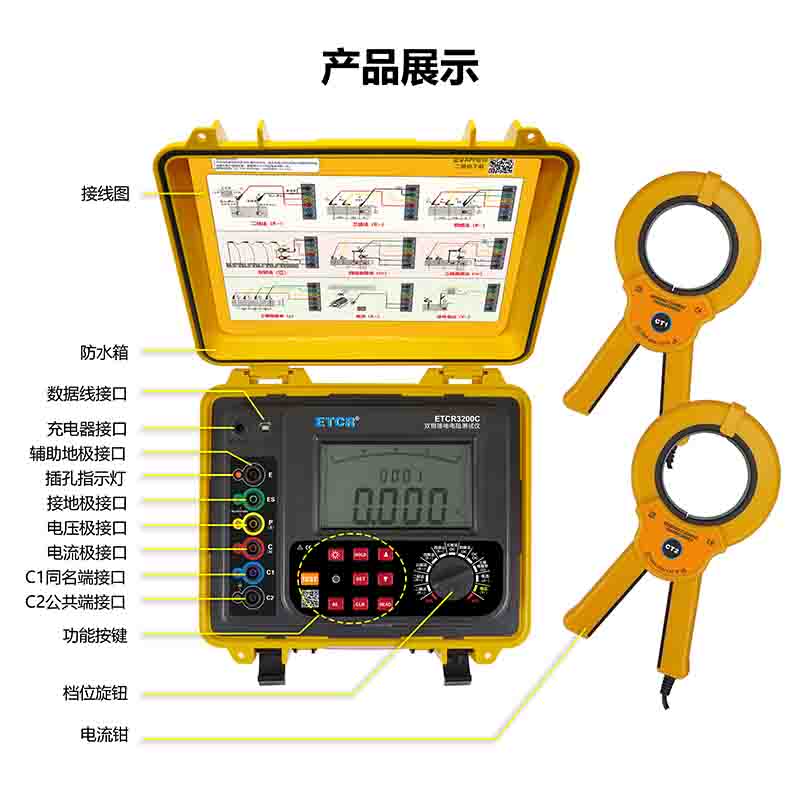

2、獨特設計的插孔指示燈，準確指示插孔位置，避免操作失誤。
3、12檔位功能選擇旋鈕，各種測試方法展示無遺，使得操作簡易快速。
4、導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致強。
5、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
6、報警功能，可設置報警閾值。
7、存儲功能，數據存儲2000組。
8、USB通訊接口，數據上傳功能。
9、藍牙通訊功能。
10、可充電鋰電池。
技術參數
1、基準條件下基本誤差及性能指標
| 測量功能 | 測量范圍 | 精度 | 分辨率 |
| 二三四線法測量接地電阻(R～)、直流電阻(R—) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
| 10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～300.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 選擇法測量接地電阻(R～) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
| 10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 雙鉗法測量接地電阻(R～) | 0.01Ω～0.99Ω | ±10%rdg±5dgt | 0.01Ω |
| 1.0Ω～29.9Ω | 0.1Ω | ||
| 30Ω～100Ω | 1Ω | ||
| 土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | 根據R的測量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9000kΩm | 1kΩm | ||
| 接地電壓（V～）50Hz/60Hz | AC 0.0V～100.0V | ±2%rdg±3dgt | 0.1V |
| 接地電流（A～） 50Hz/60Hz | AC 0.00mA～600.0A | ±2%rdg±3dgt | 0.01mA |
2、一般規格
| 規格名稱 | 規格參數 | |
| 電 源 | DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V | |
| 顯示模式 | 4位超大LCD顯示，帶背光 | |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 | |
| LCD尺寸 | 128mm×75mm；顯示域：124mm×67mm | |
| 背 光 | 可控背光，適合昏暗場所使用 | |
| 測量方法 | 直流電阻 | 直流電阻二極法 |
| 直流電阻四極法 | ||
| 接地電阻 | 接地電阻二極法 | |
| 接地電阻三極法 | ||
| 接地電阻四極法 | ||
| 接地電阻單鉗三極法（選擇法） | ||
| 接地電阻單鉗四極法（選擇法） | ||
| 接地電阻雙鉗法 | ||
| 土壤電阻率(溫納法) | ||
| 接地電流 | 電流鉗測量 | |
| 接地電壓 | 平均值整流 | |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC自動選頻) | |
| 短路測試電流 | AC 250mA max | |
| 開路測試電壓 | AC 40V max | |
| 電極間距范圍 | 1m～100m | |
| 測 試 線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 | |
| 簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 | |
| 輔助接地棒 | 4根：φ9mm×230mm（約696g） | |
| 電 流 鉗 | 2把：藍黑插頭，紅黑插頭各1把 | |
| 電流鉗口徑 | φ70mm | |
| 電流鉗尺寸 | 高寬厚：223mm×120mm×39mm | |
| 測量時間 | 交流電流：約2次/秒；對地電壓：約2次/秒；接地電阻：約7秒/次 | |
| 線路電壓 | AC 600V以下測量 | |
| 通訊方式 | 藍牙模塊，USB接口，存儲數據可以通過軟件上傳電腦 | |
| 數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 | |
| 數據存儲 | 2000組，顯示“FULL”符號表示存儲已滿 | |
| 數據查閱 | 查閱數據時“READ”符號指示 | |
| 溢出顯示 | 超量程溢出時“OL”符號指示 | |
| 干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 | |
| 輔助接地測試 | 具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示 | |
| 報警臨界值設置范圍 | 電阻：0Ω～9999Ω，電壓：0.0V～100.0V，電流：0.000A～9.9999A | |
| 自動關機 | 開機15分鐘后自動關機 | |
| 工作電流 | 背光：25mA Max(單獨背光耗電)；待機：25mA Max(開機后背光關閉)；測量：150mA Max(背光關閉) | |
| 儀表尺寸 | 高寬厚：280mm×260mm×160mm | |
| 質 量 | 儀表：約1799g(含電池)；總重量：約6.13kg（含附件） | |
| 電池電壓 | 當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 | |
| 防護等級 | IP65（合蓋時） | |
| 過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 | |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) | |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) | |
| 電磁特性 | IEC61326(EMC) | |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031； IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)；JJG 1054-2009(鉗形接地電阻儀)。 | |
| 工作溫濕度 | -10℃～40℃；80%RH以下 | |
| 存放溫濕度 | -20℃～60℃；70%RH以下 | |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電阻量程 | 電壓量程 | 電流量程 | 報警功能 | 存儲功能 |

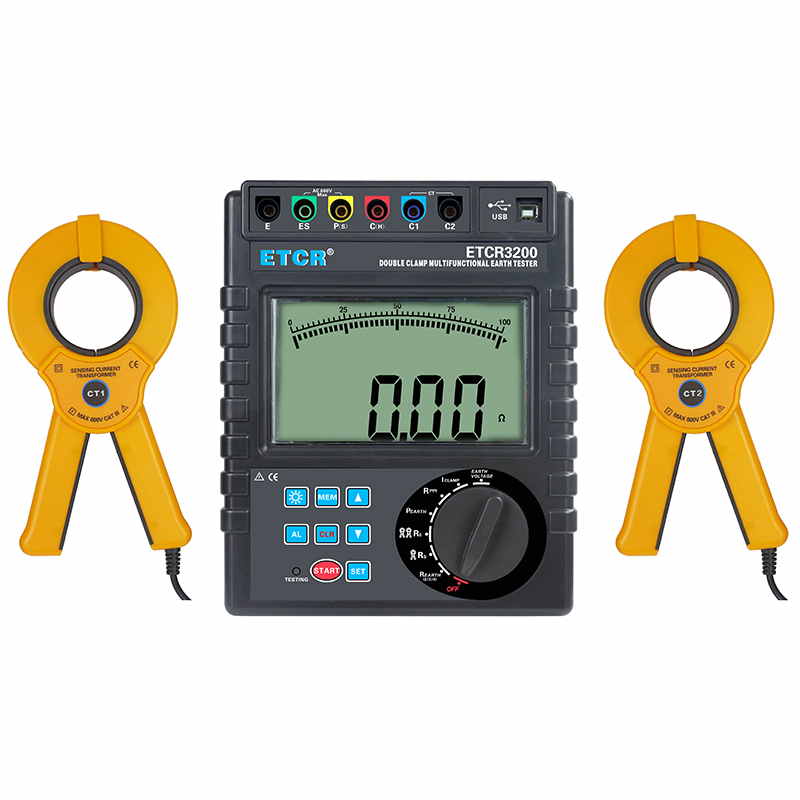

| ETCR3200雙鉗接地電阻測試儀 | Φ50mm | 0.00Ω～30.00kΩ | AC 0V～100V | 0.0mA～600A | 可設置報警閾值 | 2000組 |
| ETCR3200C 雙鉗接地電阻測試儀 | Φ70mm | 0.00Ω～300kΩ | AC 0V～100V | 0.0mA～600A | 可設置報警閾值 | 2000組 |
